FK 7 ESW - jednoduché lamelové pojistné kroužky

pro hřídele

Použití jednotlivých bezpečnostních kroužků FK7 ESW pro hřídele

Spektrum využití jednoduše vinutých lamelových bezpečnostních kroužků FK7 ESW pro hřídele je prakticky všude tam, kde konstrukční součásti mají být bezpečně axiálně omezeny, fixovány a upnuty, např. v konstrukci pohonů, u stavebních a zemědělských strojů, u upevňovacích prvků ve výrobě vozidel a strojů, v průmyslu valivých a kluzných ložisek, při stavbě lodí a letadel, u pásových dopravních zařízení, navijáků, klínových řemenic atd. Montážní a/nebo demontážní pomůcky (polokruhové výřezy na koncích kroužků) jsou u jednoduše vinutých lamelových bezpečnostních kroužků zvláštní vybavení.

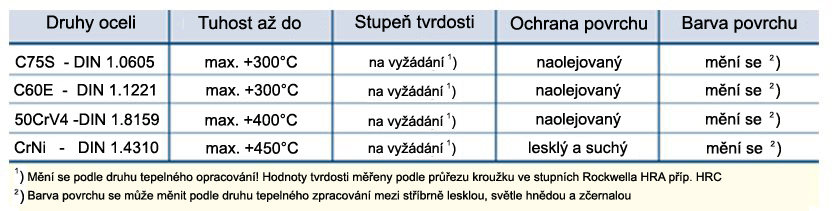

Materiály kroužků

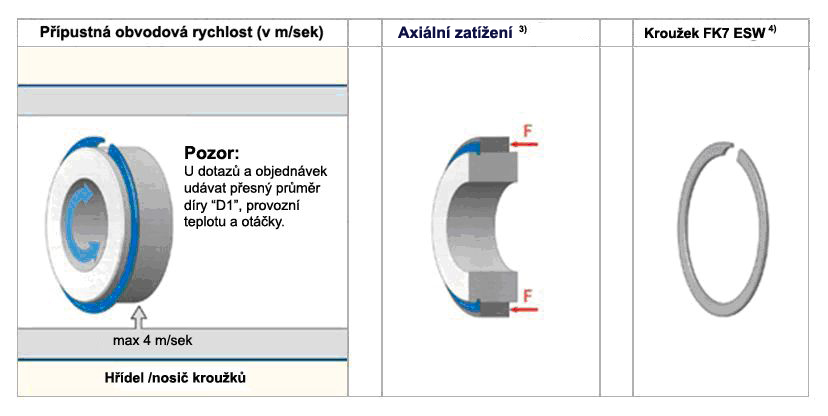

Axiální a/nebo radiální vůle:

Abychom zjistili axiální zatížitelnost bezpečnostních kroužků, musí být provedeny střižné zkoušky za provozních podmínek. Jestliže během provozu dojde k nekontrolovaným axiálním nárazům přilehlých konstrukčních součástí proti lamelovým kroužkům (spojený účinek) nebo k extrémnímu kmitání konstrukčních součástí, nemůže už být bezpečné usazení bezpečnostních kroužků v drážce zaručeno.

Montážní pokyny:

Viz zde.

Objednací označení:

U dotazů a/nebo objednávek musí údaj průměru kroužku přesně souhlasit s průměrem D1 hřídele.

Provozní a montážní zkoušky:

Před sériovým použitím našich lamelových kroužků musí být každopádně provedeny provozní a montážní zkoušky za provozních podmínek, aby se stanovilo, zda je možno dosáhnout požadovaného těsnícího účinku.
