FK 3 ISK - jednoduché lamelové těsnící kroužky

pro hřídele

Použití kombinovaných jednotlivých kroužků s vnitřním předpětím FK3 ISK

Jednoduše vinuté lamelové kroužky FK3 ISK slouží k tukovému utěsnění valivých a kluzných ložisek a chrání, jsou-li promazané , vůči vnikání prachu a vlhkosti z okolního prostředí. Dodatečným utěsněním základního průměru drážky je v důsledku zvýšeného obráceného efektu optimalizován účinek utěsnění.

Na základě jednodušší montáže do drážek je dle možností preferováno uspořádání FK3 AS nebo FK3 ASK před uspořádáním FK3 IS nebo FK3 ISK. Nosiče kroužků mohou být z oceli, litiny, lehkých kovů nebo plastu, podle způsobu použití příp. technické nutnosti.

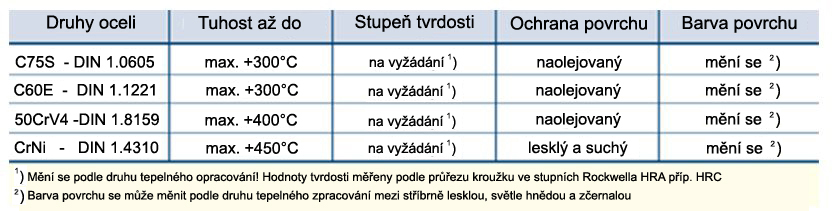

Materiály kroužků

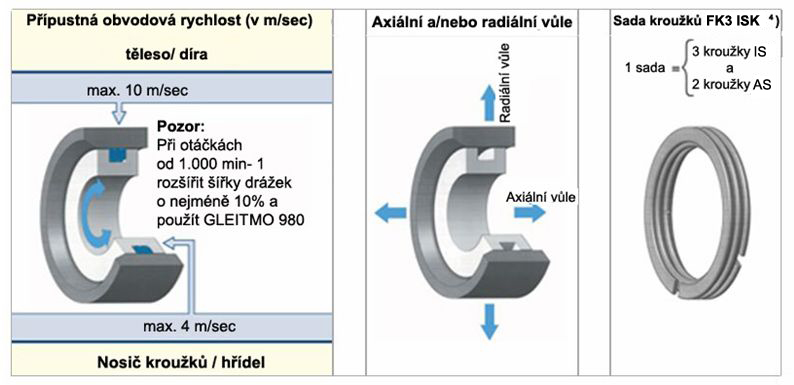

Axiální a/nebo radiální vůle :

Vyskytuje-li se v oblasti kroužků axiální vůle, musí být šířka drážky A rozšířená o dvojnásobek vůle. Vyskytuje-li se radiální vůle, musí být základní průměr drážky D2 zvětšen o radiální vůli. Nebere-li se na toto ohled, vyskytnou se na kroužcích a přilehlých konstrukčních součástech poškození. Doporučuje se využívat tolerance šířky drážky, v každém případě při tepelném roztažení.

Montážní pokyny:

Viz zde.

Objednácí označení:

U dotazů a/nebo objednávek musí údaj o průměru kroužku přesně souhlasit s průměrem D1 hřídele. Kroužky mohou být objednány jednotlivě nebo v sadách (1 sada = 3 kroužky IS + 2 kroužky AS).

Provozní a montážní zkoušky:

Před sériovým použitím našich lamelových kroužků musí být každopádně provedeny provozní a montážní zkoušky za provozních podmínek, aby se stanovilo, zda je možno dosáhnout požadovaného těsnícího účinku.
