FK 3 IS - pro všeobecné strojírenství

pro hřídele

Použití jednotlivých kroužků s vnitřním předpětím FK3 IS (3 kroužky  = 1 sada)

Jednoduše vinuté lamelové kroužky FK3 IS slouží k tukovému utěsnění valivých a kluzných ložisek a chrání, jsou-li promazané , vůči vnikání prachu a vlhkosti z okolního prostředí. Kombinované sady kroužků FK3 ISK (dodatečné utěsnění základního průměru drážky) optimalizují v důsledku zvýšeného obráceného efektu účinek utěsnění.

Na základě jednodušší montáže do drážek je dle možností preferováno uspořádání FK3 AS nebo FK3 ASK před uspořádáním FK3 IS nebo FK3 ISK. Nosiče kroužků mohou být z oceli, litiny, lehkých kovů nebo plastu, podle způsobu použití příp. technické nutnosti.

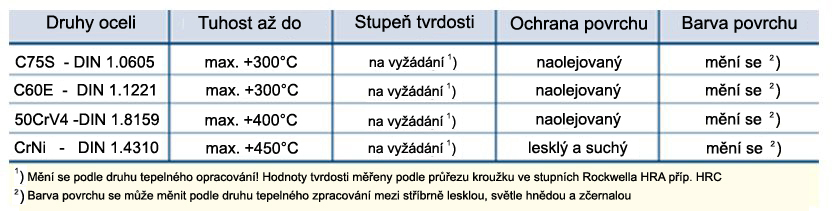

Materiály kroužků

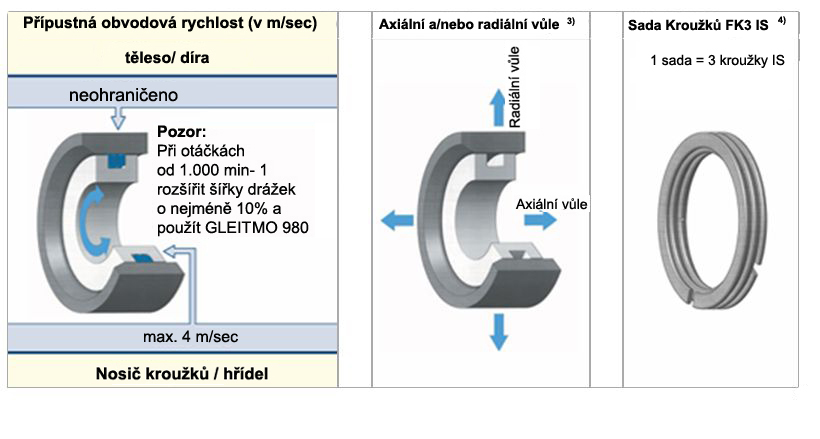

Axiální a/nebo radiální vůle :

Vyskytuje-li se v oblasti kroužků axiální vůle, musí být šířka drážky A rozšířená o dvojnásobek vůle. Vyskytuje-li se radiální vůle, musí být základní průměr drážky D2 zvětšen o radiální vůli. Nebere-li se na toto ohled, vyskytnou se na kroužcích a přilehlých konstrukčních součástech poškození. Doporučuje se využívat tolerance šířky drážky, v každém případě při tepelném roztažení.

Montážní pokyny:

Viz zde.

Objednácí označení:

U dotazů a/nebo objednávek musí údaj o průměru kroužku přesně souhlasit s průměrem hřídele D1. Kroužky mohou být objednány jednotlivě nebo v sadách (1 sada = 3 kroužky IS).

Provozní a montážní zkoušky:

Před sériovým použitím našich lamelových kroužků musí být každopádně provedeny provozní a montážní zkoušky za provozních podmínek, aby se stanovilo, zda je možno dosáhnout požadovaného těsnícího účinku.
